Lab Power Relay

    Modulo a relè per carichi fino a 16 ampere

    Il modulo Labpower Relay è composto da 15 relè è compatibile con le centraline di controllo  Labdomotic 4000. Questi moduli però non hanno il doppio connettore quindi, o si utilizza due cavi Lan RJ45 oppure il cavo fat. I suoi due più grandi vantaggio sono che i relè vengono montati su zoccoli e quindi, di facile estrazione e l' altro grosso vantaggio è la portata dei contatti che supportano correnti fino a 16 ampere. Nel modulo non sono presenti fusibili quindi, i contatti relè e piscte della scheda non sono protetti dalle correnti ci corto circuito. Utilizzare relè volanti con fusibili di protezione.

    Modello con connettore doppio per il collegamento tramite cavo di rete Cat 5. Da notare i led rossi che indicano lo stato delle accensioni dei Relè.

    Caratteristiche tecniche:

    Compatibilità supporto per barra din: SI (Stesso modello Phoenix contact per moduli standard)

    Corrente massima supportata dai relè: 16A

    Tipo di collegamento con la centralina Labdomotic: Doppio cavo Lan / Cavo piatto a 16 conduttori

    Alimentazione modulo: 12V DC 1200mA

    Tipo di relè supportati: Finder 12V dc oppure qualsiasi modello che abbia stesso passo e tensione.

    Led di stato: SI

    Switch esclusione LED: SI

    Dimensioni: 72x 248mm

    Tipologia di contatto: Contatto N.O per relè (Doppia pista di collegamento e contatti in parallelo)

    Distanza massima dalla centralina: (Anche 300 metri)

    Relè compatibili con la Labpower Relay

    Modello Relè finder 44.62S

    Questi sono i classici relè della serie Finder per zoccolo o circuito stampato reperibili in commercio in qualsiasi negozio di materiale elettrico. Sono relè commerciali e molto resistenti spesso utilizzati come relè di comando dal costo poco piu di 5 euro.

    Esistono due modelli, quelli a contatto singolo SPDT e quelli a doppio contatto DPDT con due contatti in scambio.

    Codice Finder 44.62s SPDT     oppure l' alternativa 40.52.7 DPDT

    Modello Relè finder alternativo 44.62S

    Questi sono i classici relè della serie Finder per zoccolo o circuito stampato reperibili in commercio in qualsiasi negozio di materiale elettrico. Sono relè commerciali e molto resistenti spesso utilizzati come relè di comando dal costo poco piu di 5 euro.



    Codice costruttore: 41.61.8.230.0000

    Codice finder 41.61.9



    Modello Relè da circuito stampato alternativo

    Questi sono relè compatibili dal costo più contenuto rispetto ai Finder, ma che hanno più o meno le stesse caratteristiche. Hanno il doppio contatto e compatibili con lo zoccolo Finder della scheda.





    Codice rs: 800-4448

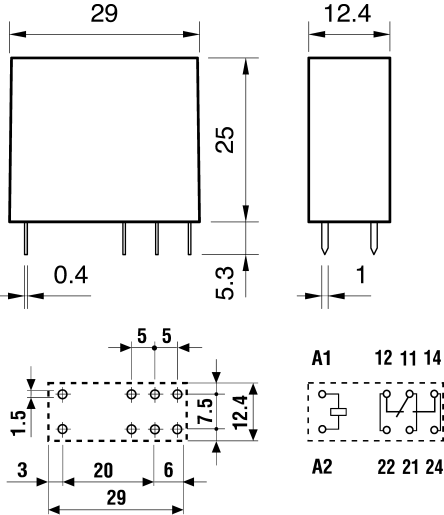

    Piedinatura e misure del modello finder 44.62s

    Gli zoccoli finder della scheda Labpower Relay sono compatibili con i relè modello finder che hanno questi codici, basta rispettare l' alimentazione richiesta che è 12 volt in Corrente continua (colore BLU)  40,51, 40,52, 40,61, 41,52, 41,61, 41,81, 44,52, 44,62
