Ciao a tutti ragazzi, oggi vedremo un' oggetto veramente simpatico e di grande effetto. Si tratta della mitica Useless Box...praticamente una scatola inutile ma che farà divertire i vostri bimbi, grandi compresi. Ho voluto fare un tutorial come si deve sulla costruzione interna. Ogni volta che premiamo sul' interruttore, una mano uscirà dalla scatola per richiudere il pulsante stesso ma tutto questo accompagnato da una testa di un pupazzo che ti guarda con occhi sbarrati. Ad ogni azione corrisponde una animazione diversa per dare carattere e dinamicità al pupazzo.

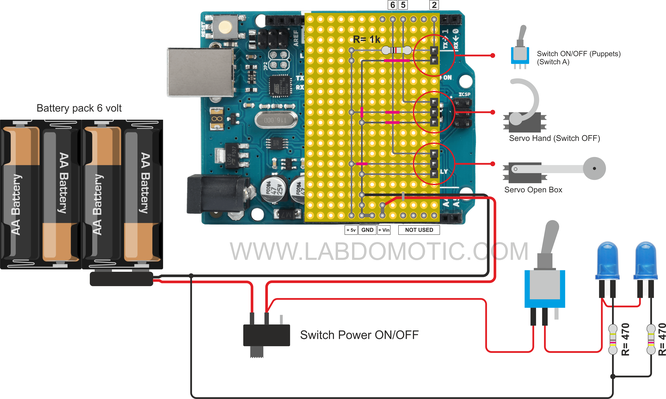

Lo schema elettrico è veramente semplice, basta realizzare un particolare Shield per Arduino uno per semplificare le connessioni. Potete farlo anche voi, basta seguire lo schema sottostante

Lo shield Fai Da te Per semplificare il cablaggio e le interconnessioni

Sotto potete trovare i link per l' acquisto dei componenti su Banggood. Mi raccomando, usate i miei Link affiliazione per ottenere il 10% di sconto e per dare una mano anche a me nel portare avanti il mio progetto

ARDUINO UNO

Praticamente il cuore del sistema. Questa piccola schedina è quella che si occuperà di far muovere i due servomotori con logica programmata. Sotto potete scaricare liberamente il sorgente.

LINK ACQUISTO

SERVO MOTORE PER ARDUINO

Mi raccomando, evitate di acquistare servo economici a un' euro perché non avranno coppia sufficiente per alzare il coperchio di legno insieme alla testa del pupazzo. Almeno per quel movimento, utilizzate il servomotore che ho consigliato. Fate riferimento alla coppia (1 kg non è sufficientemente potente per far alzare il coperchio con la testa del pupazzino, consiglio da 10 kg in su)

MODELLO ECONOMICO, SOLO PER L' INTERRUTTORE.

Se volete potete acquistare anche questo modello per la manina che chiude l' interruttore, ma non potete avere problemi se l' interruttore stesso è molto rigido e poco sensibile

LINK ACQUISTO

MODELLO POTENTE, PER ALZARE IL COPERCHIO

Questo prodotto è perfetto in quanto costa poco ed ha un' ottima coppia E IDONEO PER ALZARE SENZA SFORZI IL COPERCHIO DI LEGNO CON LA TESTA DEL PUPAZZETTO.

coppia di stallo: 13 kg-cm (180.5 once-in) a 4.8v
coppia di stallo: 15 kg-cm (208.3 once-in) a 6v

LINK ACQUISTO

Porta batterie 4 stilo

LINK ACQUISTO

Versione alternativa

LINK ACQUISTO

Interruttore levetta doppio scambio

Consiglio questo modello in quanto possiede un doppio contatto in scambio. Un contatto verrà usato per portare un +5volt ad arduino e l' altro per alimentare il diodo led

LINK ACQUISTO

Potete usare qualsiasi pupazzetto per questa scatola senza necessariamente acquistarne uno nuovo, siete liberi mi mettere anche delle foto, ma l' effetto, se userete questi pupazzetti, è veramente di grande effetto.

Potete scaricare direttamente il sorgente di Arduino  e modificare il codice secondo le vostre necessità. Ci sono a disposizione ben 14 animazioni che vanno in progressione con differenti situazioni comportamentali. Potete aggiungere o modificare questi comportamenti utilizzando il codice stesso.

SCARICA IL SORGENTE

Vista al' interno dello scotolotto di legno con i due servocomandi, porta batterie stilo, Arduino uno e altri elementi.

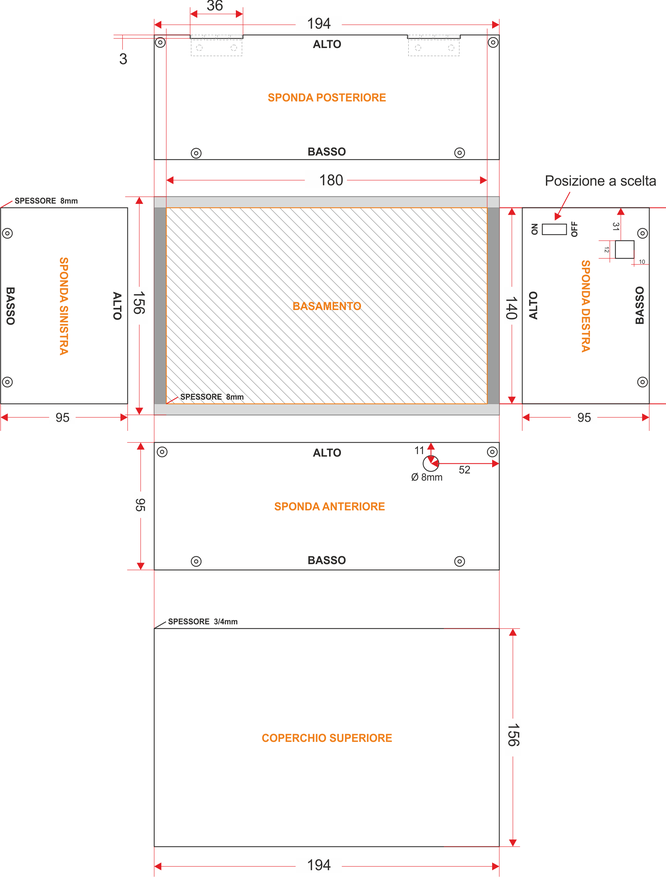

Le misure che vedete sotto sono quelle che ho usato per realizzare la mia Useless Box, ma siete liberi di modificarle secondo le vostre necessità. Tenete conto che si possono ottenere infinite variazioni e modelli, ma se non avete troppa fantasia e volete riproporre quella che ho fatto io, seguite le misure che ho pubblicato nel disegno sottostante.

Se volete realizzare una cosa più semplice dal punto di vista estetico per realizzare un Box con grafica, ho deciso di pubblicare quei modelli che vedete nel video

IN LAVORAZIONE
